磁環就是指某電子設備既不干擾其它設備,同時也不受其它設備的影響。電磁兼容性和我們所熟悉的安全性一樣,是產品質量最重要的指標之一。安全性涉及人身和財產,而電磁兼容性則涉及人身和環境保護。

磁環應是任何電子器件和系統綜合設計的一部分。它遠比試圖使產品達到抗干擾磁環的其他方法更節約成本。抗干擾磁環的主要設計技術包括：電磁屏蔽方法,電路的濾波技術,以及包括應特別注意的接地元件搭接的接地設計。

A.良好的電氣和機械設計原則的應用

首先,優秀的EMC設計的基礎是良好的電氣和機械設計原則的應用。這其中包括可靠性考慮,比如在可接受的容限內設計規范的滿足,好的組裝方法以及各種正在開發的測試技術。一般來說,驅動當今電子設備的裝置要安裝在PCB上。這些裝置由具有潛在干擾源以及對電磁能量敏感的元件和電路構成。因此,抗干擾磁環是EMC設計中的下一個最重要的問題。有源元件的位置,印制線的走線,阻抗的匹配,接地的設計以及電路的濾波均應在EMC設計時加以考慮。一些PCB元件還需要進行屏蔽。

B.內部電纜的連接

再次,內部電纜一般用來連接PCB或其他內部子組件。因此,包括走線方法和屏蔽的內部電纜EMC設計對于任何給定器件的整體EMC來說是十分重要的。在PCB的EMC設計和內部電纜設計完成以后,應特別注意機殼的屏蔽設計和所有縫隙,穿孔和電纜通孔的處理方法。

C.電源及電纜濾波器

最后,還應著重考慮輸入和輸出電源和其他電纜濾波問題。

我們經?？梢栽谝恍╇娰|(zhì)量要求較高的精密電子設備的電源上看到磁環設計，比如我們身邊常見的筆記本電腦電源適配器上就廣泛采用了抗干擾能力更強的磁環設計。?因為某些原因，比如漏電或靜電，會讓主機與電源間產生較大地電壓差，這種電壓差在接插一瞬間會產生強大的沖擊電流，容易擊穿元件，而磁環能夠有效抑止瞬間沖擊電流，讓靜電緩慢得到釋放。有了磁環的存在，電源的輸出就可以更加穩定。同時，磁環還可以抑制雜亂的電磁信號，降低電磁輻射對人體健康的影響。

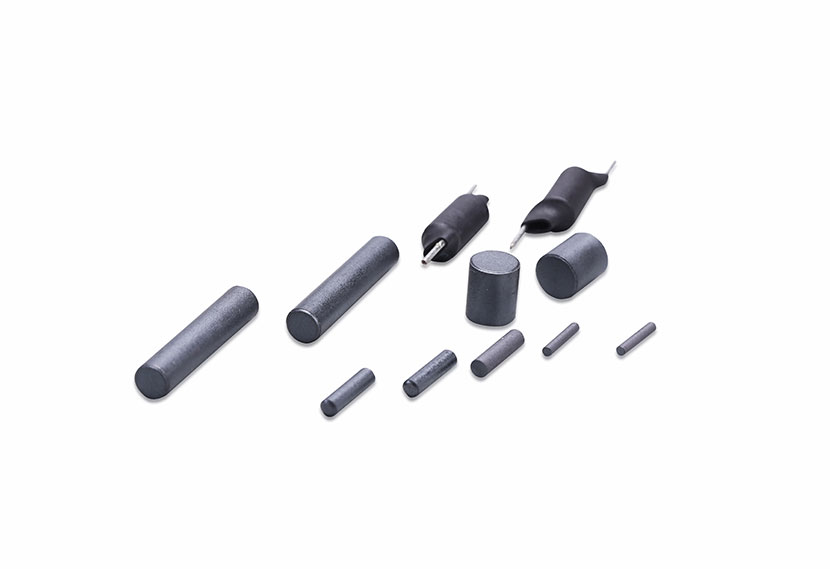

那么磁環的組成和工作原理是什么呢？磁環所使用的鐵氧體材料一般是鐵鎂合金或鐵鎳合金，這種材料具有很高的導磁率，它可以是電感的線圈繞組之間在高頻高阻的情況下產生的電容最小。鐵氧體材料通常在高頻情況下應用，因為在低頻時他們主要程電感特性，使得線上的損耗很小。在高頻情況下，他們主要呈電抗特性比并且隨頻率改變。實際應用中，鐵氧體材料是作為射頻電路的高頻衰減器使用的。鐵氧體在高頻時呈現電阻性，相當于品質因數很低的電感器，所以能在相當寬的頻率范圍內保持較高的阻抗，從而提高高頻濾波效能。?在低頻段，阻抗由電感的感抗構成，低頻時R很小，磁芯的磁導率較高，因此電感量較大，L?起主要作用，電磁干擾被反射而受到抑制；并且這時磁芯的損耗較小，整個器件是一個低損耗、高Q特性的電感，這種電感容易造成諧振因此在低頻段，有時可能出現使用鐵氧體磁珠后干擾增強的現象。

東莞市磁豐電子有限公司是專業生產EMI抗干擾磁環的廠家，我們有20年TDK研發設計經驗的工程師,可根據客戶對于EMI抗干擾磁環的不同需求，定制特殊性能跟尺寸的磁環產品。
